Своей мощной аппаратной составляющей и легкостью процедуры настройки Zyxel Keenetic Giga 2 привлекает многих пользователей. Ниже приведено описание этого маршрутизатора, руководство по его подключению, обновлению ПО и настройке.

Описание

В этом компактном устройстве производителю удалось соединить простоту, хорошую производительность и широкую функциональность.

При этом стоимость лишь незначительно отличается от предшествующей модели.

Поэтому не удивительно, что этот WiFi-роутер стал очень популярным среди пользователей. За быстрое и надежное подключение к сети отвечают гигабитные порты. Их стандартное количество и устроит большинство владельцев некрупных квартир для создания домашней сети из нескольких компьютеров.

Встроенное количество ОЗУ составляет 256 Mb и позволяет длительное время функционировать без сбоев и подвисаний, а внутренняя флеш-память (16 Mb) вполне достаточна для ПО и его регулярного обновления.

В случае необходимости покрытия большей площади беспроводным сигналом имеется возможность легкой замены обеих антенн на элементы с более высоким коэффициентом усиления. Но даже мощности комплектных трансляторов хватает для комфортного подключения к Вайфаю в двух- или трехкомнатной стандартной квартире.

Как подключить?

Опытные пользователям известно, что первоначальное подключение аппарата к ПК целесообразнее производить посредством проводного соединения. Процедура ничем не отличается от предыдущих моделей и полностью стандартна, но для людей, впервые исполняющих эти действия, ниже дано описание каждого шага.

Необходимо выполнить следующие действия:

1. В разъем, обозначенный синим цветом и подписью «Интернет», требуется вставить кабель от поставщика услуг связи;
2. В первое гнездо желтого цвета и надписью «Домашняя сеть» установить один штекер патч-корда (он идет в комплекте с Zyxel Keenetic Giga II). Второй штекер этого кабеля подключить к гнезду сетевой карты ПК;
3. С помощью комплектного блока питания подключить прибор к электросети и нажать кнопку «Питание».

Сброс параметров к исходным

Если ваш «Кинетик» уже ранее эксплуатировался, то, вероятнее всего, потребуется его настройки предварительно сбросить. Для нового аппарата этот параграф инструкции можно пропустить и сразу приступить к исполнению следующего.

Алгоритм действий состоит всего из нескольких следующих этапов:

Процедура входа в web-интерфейс

Производители «Гига» с индексом «Два» предусмотрели возможность простой настройки, которая покажется несложной даже начинающему пользователю.

Чтобы открыть меню ввода параметров, потребуется осуществить следующие действия:

• Запустить любой привычный для владельца компьютера интернет-обозреватель и сделать попытку открытия одной из страниц в глобальной сети, например, из папки «Избранное». При этом обычно сразу отображается меню быстрой настройки.

Если пользователь новичок, то он может просто кликнуть «Быстрая настройка» и мастер быстро проведет его по всем стадиям ввода основных параметров, которые переписываются из договора с провайдером.

Установка новой прошивки

Ручная настройка

С целью ввода параметров сети необходимо произвести следующие шаги:

1. Открыть вкладку «Интернет» (ввод параметров различается для разных видов соединений);
2. Если используется DHCP с присвоением «Айпи» в автоматическом режиме, то надо ввести следующее:

Ввод параметров Вайфай

Следует выполнить следующие этапы действий:

1. Антенны беспроводной сети Wi-Fi Две всенаправленные антенны. Рекомендуемое положение прилагаемых антенн -вертикальное.

1. Кнопка (Управление беспроводной сетью Wi-Fi ) Кнопка позволяет быстро и безопасно подключить к защищенной сети Wi-Fi маршрутизатора беспроводные устройства Wi‑Fi 802.11g/n, поддерживающие стандарт WPS, например компьютеры и ноутбуки с операционной системой Microsoft Windows.

Короткое нажатие Запускает функцию быстрого подключения (WPS)
Нажатие более 3 секунд Включает или выключает беспроводную сеть

1. Кнопка «Сброс» (Сброс пользовательских настроек) Используйте эту кнопку, если требуется настроить маршрутизатор заново или пароль доступа к нему был утерян. Для сброса настроек нажмите кнопку заостренным предметом и удерживайте ее нажатой около 10 секунд, до тех пор, пока не погаснут все индикаторы маршрутизатора. Индикатор питания начнет мигать, и через полминуты интернет-центр загрузится с установками по умолчанию.

1. Кнопка «FN» (Кнопка с назначаемой функцией) В веб-конфигураторе интернет-центра можно назначить этой кнопке одну или несколько функций. По умолчанию кнопка предназначена для безопасного отключения всех подключенных к маршрутизатору USB-накопителей.

1. Сетевые разъемы «0 … 4» Пять сетевых разъемов для подключения домашних устройств и сети Интернет. По умолчанию желтые разъемы «1 … 4» относятся к домашней сети, а синий разъем «0» - к Интернету.

1. Выключатель и разъем «Питание» Выключатель питания и разъем для подключения адаптера питания из комплекта поставки. Маршрутизатор рассчитан на постоянную работу и не требует ежедневного отключения питания. При необходимости выключить маршрутизатор, например на время длительного перерыва в эксплуатации, рекомендуется также отключать адаптер питания от электрической розетки.

2 Разъема многофункционального хоста USB - Находится на боковой панели маршрутизатора.Разъем для подключения совместимых USB-устройств, таких, как USB-модемы мобильного Интернета 3G/4G, USB-накопители, USB-принтеры. Актуальный список совместимых USB-устройств вы можете найти на странице маршрутизатора Keenetic Omni, посетив веб-сайт ZyXEL.

8. Индикатор Питание (Статус)

9. Индикаторы 0, 1, 2, 3, 4 (Подключение к сетевым разъемам)

10. Индикатор (Беспроводная сеть Wi-Fi)

12. Индикатор (Подключение к разъему «USB»)

Подключение маршрутизатора

• Выберите подходящее место для маршрутизатора. Рекомендуется размещать маршрутизатор в центре беспроводной сети.
• Отрегулируйте положение антенны. Чаще всего наилучшим является вертикальное положение.
• Подключите компьютер к локальной сети через порты LAN (домашняя сеть) маршрутизатора (если у вас уже есть адаптер беспроводной сети и если вы хотите воспользоваться подключением по беспроводной сети, вы можете пропустить этот шаг)
• Подключите входящий Ethernet кабель к порту ИНТЕРНЕТ маршрутизатора
• Подключите адаптер питания к соответствующему разъему маршрутизатора, а другой его конец вставьте в розетку.

Настройка компьютера для подключения к маршрутизатору:

• В настройках протокола TCP/IP вашего компьютера выберите .

Для настройки маршрутизатора, потребуется компьютер с сетевым адаптером Ethernet или Wi-Fi, настроенным на автоматическое получение IP-адреса (в настройках протокола TCP/IP вашего компьютера выберите Получить IP-адрес автоматически ).
1. Включите маршрутизатор в электросеть через адаптер питания из комплекта поставки. Подождите, пока индикатор «ПИТАНИЕ» маршрутизатора перестанет мигать и будет гореть непрерывно.
2. Подключите маршрутизатор к компьютеру, с которого будет производиться настройка. Для этого соедините разъем «1» на маршрутизаторе с Ethernet-адаптером компьютера, используя прилагаемый сетевой кабель. Включите компьютер и дождитесь загрузки операционной системы. При правильном подключении к компьютеру на маршрутизаторе загорится индикатор «1».
Для доступа к настройке маршрутизатора откройте веб-браузер и введите адрес по умолчанию http://192.168.1.1 в адресной строке после чего нажмите ENTER. Откроется окно с выбором типа настройки маршрутизатора. В данном окне необходимо выбрать пункт Веб-конфигуратор .





Сразу после выбора варианта настройки появится окно в котором Вам будет предложено создать пароль для входа на маршрутизатор чтобы предотвратить несанкционированный доступ к настройкам системы.
В обоих окнах необходимо ввести один и тот же пароль, в случае несовпадения появится сообщение о несовпадении пароля.

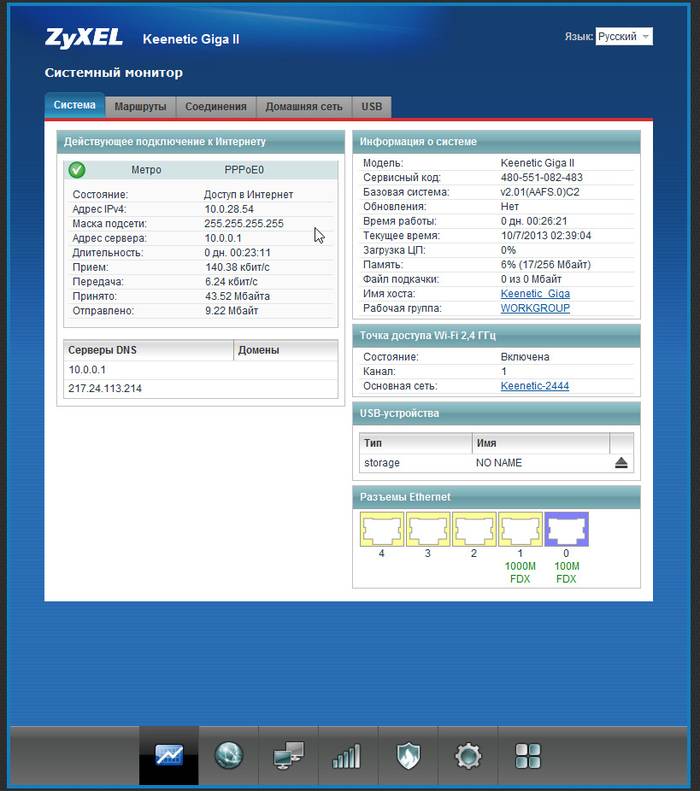

После этого вы попадете на главную страницу настроек и диагностики. В данном окне отображается общая информация о состоянии подключения, а так же пункты меню настроек.

Настройка DHCP

Для настройки автоматического получения IP адреса (DHCP) марушрутизатором, необходимо нажать на кнопку
После нужно выбрать тип подключения Broadband connection который подлежит настройке (дважды нажав на него левой кнопкой мыши):

После выбора типа подключения откроется новое окно в котором можно произвести настройку автоматического получения IP адреса.

Использовать разъем: В данном разделе можно выбрать порт который будет являтся основным для связи с вашим провайдером. При настройке должен быть отмечен порт по умолчанию «0». Напротив других портов должны оставаться пустые ячейки.
Передавать теги VLAN ID: Данное поле можно оставить пустым.
Включить:
Описание: В данном поле можно задатть название подключения, то как оно будет отображаться в поле настроек маршрутизатора. Можно в данном поле оставить название по умолчанию (broadband connection) или сменить его на DHCP.
Идентификатор сети (VLAN ID): Оставить по умолчанию параметр 2
Настройка параметров IP: В данном пункте настроек можно выбрать тип получения IP, должно быть выбрано Автоматическая .
IP адрес:
Маска подсети: недоступно (при автоматической настройке параметров IP)
Основной шлюз: недоступно (при автоматической настройке параметров IP)
DNS 1,2,3: Данные поля должны оставаться пустыми, т. к. при автоматическом получении IP адреса Ваш маршрутизатор автоматически получит и данный параметр.
MAC- адрес: В данном пункет можно выбрать способ использования МАС-адреса (уникальный идентификатор сетевого устройства). Значение должно стоять По умолчанию .
Имя устройства: В данном пункте можно изменить имя Вашего маршрутизатора которое будет отображаться в сети Интернет.
Размер MTU: Должно стоять значение 1500
Не уменьшать TTL: В данном пункте меню выделение должно быть снято.
После введения настроек необходимо нажать Применить . После чего можно перейти к настройке Wi-Fi соединения.

Настройка PPOE соединения

Если у Вас используется подключение через протокол PPPoE, то вам следует выбрать
после чего в появившемся окне для настройки выбрать закладку PPPOE/VPN и в данном окне нажать кнопку Добавить соединение


После этого появиться новое окнов котором необходимо произвести настройку подключения использующего протокол PPPOE.

Включить: Данный пункт должен быть выбран (активирует данный вид подключения).
Использовать для выхода в Интернет: Данный пункт должен быть выбран. В случае если выделение снято, то маршрутизатор не будет использовать выделенный порт для связи с провайдером, а будет использовать данный порт как локальный (для взаимодействия внутри локальной сети).
Описание: В данном поле можно задатть название подключения, то как оно будет отображаться в поле настроек маршрутизатора. Рекомендуется указать PPPOE connection.
Тип (протокол): В данном пункте необходимо выбрать тип тунеллированного соединения PPPOE. (доступны так же варианты PPPTP, L2TP – не используемые в вашей сети)
Подключаться через: В данном пункте необходимо выбрать сетевое подключение которое будет использовано для установления подключения. Необходимо выбрать Broadband connection (ISP)
Имя сервиса:
Имя концентратора: Данное поле должно оставаться незаполненным. (не используется)
Адрес сервиса: Данное поле недоступно при таком виде подключения.
Имя пользователя: Логин подключения предосталенный Вам провайдером.
Пароль: В данном пункте необходимо указать Пароль подключения предоставленный Вам провайдером.
Метод проверки подлинности: В данном пункте должно стоять значение Авто .
Шифрование данных:
Использовать CCP: Данный пунт при таком подключении недоступен.
Настройка параметров IP: Данный пункт отвечает за тип получения IP адреса. Должно стоять значение Авто .
IP адрес: Данный пунт при таком подключении недоступен.
Удаленный IP адрес: Данный пунт при таком подключении недоступен.
DNS 1,2,3: Данные пункты отвечают за указания конкретных DNS серверов. Но в связи с тем, что все настройки присваиваются автоматически, необходимости указывать в данных полях знечения нет.
Автоподстройка TCP-MSS: Данный пункт отвечает за автоподстройку размера фрагментов данных. Этот пункт должен быть включен.
После того как произведена настройка подключения через PPPOE, нужно нажать кнопку ПРИМЕНИТЬ, после чего можно переходить к настройкам Wi-Fi сети.

Настройка беспроводного подключения

Для настройки беспроводного подключения необходимо в главном меню нажать назначок
В появившемся окне должна быть выбрана вкладка Точка доступа .


Включить точку доступа: Данный пункт предназначен для включени/отключения вещания радиомодуля. Данный пункт должен быть включен.
Имя сети (SSID): В данном поле необходимо ввести название вашей сети (имя вашей сети будет отображено в списке доступных сетей). По умолчанию в данном поле написано название модели маршрутизатора.
Скрывать SSID: Если в данный пункт не выделен, то название вашей сети будет видно в списке сетей, если пункт выделен (активирован) то ваша сеть будет скрыта, и подключение к ней будет возможно только при помощи ручного ввода названия сети. Данный пункт лучше оставить без выделения.
Защита сети: Здесь можно выбрать тип шифрования который будет использоваться. Желательно использовать WPA2-PSK т. к. данный тип шифрования наиболее надежен и поддерживает стандарт вещание 802.11n (самый скоростной).
Ключ сети: Здесь можно указать пароль длиной от 8 до 63 символов в кодировке ASCII (то есть допустимо использовать буквы и цифры латинского алфавита заглавные и строчные).
Ключ 1,2,3,4:
Ключ по умолчанию: При данном типе шифрования (WPA2-PSK) недоступно
Стандарт: Выберите режим 11bgn. Данный режим позволяет подключиться всем беспроводным станциям стандартов 802.11b, 802.11g и 802.11n подключаться к маршрутизатору.
Канал: В данном поле выставляется рабочая частота, которую вы собираетесь использовать. По умолчанию стоит режим Авто, таким образом, точка доступа самостоятельно в автоматическом режиме выберет наиболее подходящий канал. Данный параметр нужно оставить в режиме Авто.
Мощность сигнала: В данном пункте можно задать мощность сигнала вещания радиопередатчика. Необходимо поставить 100%.
После выставления настроек необходимо нажать кнопку ПРИМЕНИТЬ. После этого ваш маршрутизатор полностью настроен для работе в нашей сети.

Средний по техническим характеристикам роутер ZyXEL Keenetic Giga II обеспечивает пользователю немало возможностей для работы в сети. Устройство можно использовать в качестве усилителя сигнала Wi-Fi или 3G/4G-маршрутизатора (при подключении USB-модема), и для передачи данных по проводной связи с помощью 4 портов LAN. Имея 256 Мб ОЗУ и ещё 16 Мб для прошивки, роутер скачивает данные на скорости до 1 Гбит/с и передаёт столько же информации с помощью проводной сети и до 300 Мбит в секунду по беспроводной. В список установленного по умолчанию программного обеспечения входит торрент-клиент.

Настройка роутера

Перед началом настройки ZyXEL Keenetic Giga, следует включить его в осеть и соединить его с кабелем провайдера и с компьютером (или ноутбуком), оборудованным сетевой картой. Для этого используется патч-корд, подключаемый в первый LAN-порт устройства и в соответствующий разъём ПК. Первый этап, как гласит прилагающаяся к ZyXEL Keenetic Giga II инструкция, предполагает использование любого браузера, в адресной строке которого следует ввести «192.168.1.1». Для начала работы требуется указать логин («admin») и пароль по умолчанию (совпадающий с именем).

Следующим этапом является переход к интернет-центру устройства и настройки VLAN. Для этого Keenetic Giga требует нажатия расположенной внизу кнопки «Интернет» и перехода к вкладке IPoE, PPPoE или L2TP.

Дальнейшие действия пользователя зависят от типа соединения:

• для IPoE достаточно выбрать интерфейс ISP, установить автоматическую настройку
• параметров и ввести MAC-адрес компьютера;
• для подключения L2TP требуется указание названия подключения, имени и пароля;
• для PPPoE придётся ввести всего лишь имя с паролем.

При необходимости настроить дополнительные возможности следует выполнить ещё несколько этапов. Это позволит роутеру правильно работать с файлообменниками и серверами VPN. А также запустить работу беспроводной сети.

Дополнительные настройки

Если ZyXEL Keenetic Giga не даёт возможности подключенным к нему устройствам использовать торрент-клиент µTorrent, для изменения настроек следует включить поддержку протокола UPnP. Для обеспечения проброса портов следует выполнить такие действия:

1. Перейти к веб-конфигуратору устройства;
2. Зайти в меню «Система» на вкладку компонентов;
3. Установить службу UPnP;
4. Запустить приложение µTorrent, открыть настройки и конфигурацию;
5. Перейти к меню соединения, поставив галочку на переадресации UPnP.

Для настройки VPN сервера с удаленного клиента переходят к Центру управления сетями и общим доступом. Здесь настраивается новое подключение в меню подключения к рабочему месту и выбирается первый пункт из списка (Использование VPN). В настройках VPN подключения указывается IP-адрес, зависящий от типа доступа: локальный для входа из локальной сети или внешний для удалённого подключения.

Включение Wi-Fi

Для начала работы беспроводной сети роутера ZyXEL Keenetic Giga 2 требуется воспользоваться тем же меню настроек, с помощью которого было обеспечено его подключение к Интернету. При этом выбирается вкладка Wi-Fi. А в закладке «Точка доступа» устанавливается галочка напротив пункта «Включить».

После этого от пользователя требуется:

1. Ввести название сети (латиницей и цифрами);
2. Установить параметр защиты WPA-PSK и ввести пароль длиной 8–63 символа;
3. Нажать на «Применить».

Для использования устройства в качестве усилителя беспроводной сети, должна быть проведена специальная настройка роутера ZyXEL Keenetic Giga в режиме репитера. Выполнить её можно, открыв настройки, выбрав вкладку Интернета и включив клиент Wi-Fi. Выбрав подходящее подключение из появляющегося после нажатия на кнопку «Обзор сетей» списка, можно подключить маршрутизатор в качестве усилителя. Это позволит расширить зону действия беспроводной связи. Хотя перед началом действия в режиме усилителя придётся перезагрузить оба роутера – настраиваемого и основного. Затем на устройствах нажимается кнопка активации WPS. После этого Keenetic Giga становится усилителем.

Сброс настроек

Ещё одна предоставляемая меню интернет-центра возможность заключается в сбросе на заводские настройки. Его применяют при потере пароля или необходимости перенастроить устройство. А выполняется такой сброс следующим образом:

1. Перед сбросом сохраняется конфигурация маршрутизатора;
2. Выполняется выключение устройства;
3. Тонким предметом нажимается кнопка сброса на устройстве до начала частого мигания индикатора питания (обычно не больше 10 секунд).

При этом происходит сброс роутера на заводские настройки. Если он не помогает, а роутер не реагирует даже на 30-секундное нажатие, придётся заменить программное обеспечение. Для этого нужна перепрошивка устройства, после которой сброс уже не требуется.

Перепрошивка устройства

Установка нового программного обеспечения требуется при появлении сбоев в работе роутера – когда не работают порты, не обеспечивается соединение с сетью или работа Wi-Fi. На прошивку ZyXEL Keenetic Giga не потребуется много времени. Для этого достаточно:

1. Выбрать раздел системы и вкладку микропрограмм;
2. Ознакомиться с уже установленной версией прошивки;
3. Перейти на сайт официального производителя роутера и найти новое программное обеспечение. Использовать альтернативные версии прошивки с других ресурсов не рекомендуется;
4. Скачать новое ПО на жёсткий диск;
5. Распаковать версию прошивки и через меню (с помощью вкладки «Обзор») установить ей на маршрутизатор.

После завершения перепрошивки и перезагрузки системы придётся ещё раз провести настройку ZyXEL Keenetic Giga II, создав Интернет-соединение и беспроводную сеть. Вместе с этим придётся выполнить и все остальные изменения параметров роутера. А в результате получим полностью работоспособное и удобное в использовании устройство, возможностей которого более чем достаточно и для дома, и для офиса.

Keenetic GIGA 2 – роутер из новой линейки продуктов компании Zyxel, специально для которых была разработана абсолютно новая платформа NDMS V2. Данная модель отличается своей многофункциональностью и внушительной аппаратной «начинкой», способной справляться с высокими нагрузками.

Особенно это актуально для тех пользователей, которые ежедневно обмениваются большими массивами информации в рабочих или развлекательных целях, например, используя файлообменные сети.

Среди других особенностей Keenetic GIGA 2 можно отметить:

• возможность скачивания файлов на скорости до 1 Гбит/с (если это позволяет провайдер и подключенный пакет);
• работа как 3G/4G-роутер, если к устройству подключить USB-модем;
• поддержка съемных накопителей;
• поддержка Торрент-клиента, уже встроенного в программную оболочку;
• значительно возросшая общая скорость передачи данных.

Подключение роутера

Давайте рассмотрим, что мы найдем в коробке с устройством:

• роутер;
• адаптер питания;
• сетевой патч-корд;
• инструкция на русском языке;
• гарантия;
• брошюра с рекламной информацией.

Подключение устройства осуществляется за несколько простых шагов:

Вход

Приступаем к настройке роутера Zyxel Keenetic GIGA 2. Для начала необходимо авторизоваться и получить доступ к веб-интерфейсу:

1. открываем на ПК любой браузер и копируем в адресную строку «http://192.168.1.1», нажимаем «Enter»;
2. оказавшись в меню, вводим имя пользователя и пароль («admin» оба раза), кликаем «Вход»;
3. в следующем диалогом окне выбираем русский язык (в верхнем правом углу).

Настройки протоколов Интернет

Теперь маршрутизатор готов к дальнейшей работе. Рассмотрим основные виды Интернет-подключений, с которыми мы можем столкнуться.

L2TP

Протокол данного типа использует провайдер Билайн.

Чтобы настроить соединение в данном случае, понадобится:

На этом настройка соединения для Beeline завершена.

PPPoE

Переходим к установке PPPoE соединения, которое используется компанией Ростелеком:

Wi-fi

Для установки беспроводной сети нам потребуется:

Внимание! При указании ключа безопасности (пароля) необходимо учитывать несколько нюансов:

• он должен состоять из одного слова, написанного латинскими буквами и цифрами;
• быть не менее 8 символов и не более 63-х.

На этом настройка закончена – перезапускаем роутер и проверяем наличие соединения.

Видео: Быстрая настройка ZyXEL Keenetic GIGA II

Как настроить IPTV

IPTV, или цифровое телевидение, предоставляемое самим провайдером, становится все популярнее. Чтобы активировать эту функцию, пройдем несложный процесс настройки:

Внимание! Некоторые провайдеры могут не поддерживать автоматическую настройку IP. В таком случае необходимо выбрать опцию «Без IP-адреса». Уточнить эту информацию можно у технической поддержки провайдера.

1. • напротив порта, который в дальнейшем будет использоваться для подключения IPTV-приставки, нажимаем «Включить»;

Обновление ПО

О необходимости своевременного обновление программного обеспечения, наверное, знает каждый пользователь. Устаревший софт может не только начать давать сбои, но и часто не поддерживает новейшие функции, добавляемые производителем в устройство. Чтобы поддерживать стабильную работу маршрутизатора, необходимо регулярно обновлять его прошивку, которая служит его своеобразной «операционной системой».

Приступим к этому процессу:

Важно! Во время обновления прошивки не отключайте питание и не вынимайте кабели из устройства – это может не только остановить процесс обновления, но и привести к серьезным сбоям в работе оборудования.

Смена заводского пароля

После установки и настройки маршрутизатора настоятельно рекомендуем вам изменить стандартный пароль, что поможет избежать нежелательных подключений со стороны. Итак:

Напоминаем, что стандартные логин и пароль для этой модели – «admin» для обоих случаев.

Как можно заметить, настройка этой модели несколько отличается от ее предшественников. Keenetic GIGA 2 приобретает все большее распространение среди пользователей, выбирающих оптимальное сочетание цены устройства и его мощности. Настройка и подготовка к работе займет у вас совсем немного времени – просто следуйте изложенным выше инструкциям или же задавайте вопросы в комментариях к статье.

для подключения к сети Смайл

Предварительно, Вам необходимо подключить все кабели в соответствующие разъемы:

• Питания.
• Приходящий Ethernet кабель провайдера (в соответствующий порт WAN.)
• Ethernet кабель от сетевой карты в любой LAN порт на маршрутизаторе. (обычно обозначаются цифрами.)

Для Windows XP:

Зайдите в меню , , .

В окне сетевых подключений (рисунок 1) нажмите правой кнопкой мыши на «» и выберите «Свойства ».

Рисунок 1. Окно сетевых подключений в Windows XP.

В окне «Свойства Подключения по локальной сети » (рисунок 2) выберите пункт «Протокол Интернета tcp/ip Свойства ».

Рисунок 2. Свойства подключения по локальной сети.

В окне «Свойства Протокола Интернета TCP/IP » (Рисунок 3) выберите:

• «»
• «»

и нажмите кнопку «ОК »

Рисунок 3. Протокол TCP/IP

Для Windows 7:

Зайдите в меню , , , .

В окне «» (рисунок 4) нажмите .

Рисунок 4. Окно «Центр управления сетями и общим доступом» в Windows 7.

В окне «» (рисунок 5) найдите «Подключение по локальной сети », нажмите на нём правой кнопкой мыши и выберите пункт «Свойства ».

Рисунок 5. Окно «Сетевые подключения» в Windows 7

В окне «Свойства подключения по локальной сети » (рис. 6)) выберите пункт «Протокол Интернета версии 4 (TCP/IPv4) » (НЕ снимая галочку) и нажмите на кнопку «Свойства ».

Рисунок 6. Свойства подключения по локальной сети в Window 7.

В окне «Свойства: Протокол Интернета версии 4 (TCP/IPv4) » (рисунок 7) выберите:

• «Получить IP-адрес автоматически »
• «Получить адрес DNS-сервера автоматически »

и нажмите кнопку «ОК »

Рисунок 7. Протокол TCP/IP

Заходите в командную строку (Рисунок 8) (Пуск=>Выполнить=>вписываете команду «cmd» и нажимаете кнопку «OК»).

Рисунок 8 Запуск программы

В командной строке (Рисунок 9) наберите команду «ipconfig -all». Убедитесь, что IP-адрес назначен и находится в том же диапазоне, что и IP адрес интернет маршрутизатора.

Рисунок 9 Командная строка

Наберите команду ping 192.168.1.1 и убедитесь, что обмен пакетами с интернет маршрутизатором происходит.

Далее требуется зайти на веб-интерфейс управления маршрутизатора. Для этого откройте браузер, введите в адресную строку ip адрес маршрутизатора (по умолчанию http://192.168.1.1) и перейдите по данному адресу (Рисунок 10).

Рисунок 10. Адресная строка Браузера

При первой попытке входа Вам будет предложено сменить пароль администратора маршрутизатора (Рисунок 11). Укажите «Новый пароль администратора » и «Введите пароль ещё раз ». Нажмите применить.

Рисунок 11. Установка пароля администратора

Для доступа к веб-интерфейса маршрутизатора потребуется авторизоваться. Укажите имя пользователя (по умолчанию admin ) и пароль (по умолчанию 1234 ), после чего нажмите «ОК » (Рисунок 12).

Настройка доступа в Интернет

Для настройки доступа в Интернет:

Настройка беспроводного сети

Для настройки беспроводной сети:

Ваш интернет маршрутизатор Zyxel настроен для работы в сети Смайл

Настройка маршрутизатора для работы IP-TV

Для работы IP-TV:

Журнал

Так же вам может понадобиться данные из журнала (лога) маршрутизатора. Для того что бы получить эту информацию нажмите на значок «Система » и выберите вкладку «Журнал » (Рисунок 18).

Рисунок 18. Журнал
