Доброго времени суток!

Сегодня работа на ноутбуке (ПК) без SSD диска - это, скажу я вам, достаточно мучительно и больно. И, чтобы это осознать, нужно хотя бы раз поработать с системой, где он установлен: быстрая загрузка ОС, моментально открываемые приложения и документы, никаких подвисаний или загрузки диска на 100% после включения устройства.

Так, ладно, к сути... В этой статье разберу по шагам процесс установки "новомодного" SSD M2 в типовой ноутбук. Собственно, ничего сложного в этом нет, но вопросов относительного этого формата дисков довольно-таки много (и я решил часть из них собрать здесь, обобщить свои прошлые материалы, и ответить разом...).

Дополнение!

SSD диск можно установить не только в разъем M2. Есть еще несколько вариантов, как можно подключить 2-3 диска к ноутбуку (рекомендую к ознакомлению):

1) Выбор накопителя

Думаю, это первое, что следует отметить. Дело в том, что существует несколько типов SSD M2: SATA, PCIe (а эти в свою очередь, подразделяются на несколько подтипов). Во всем этом многообразие не мудрено запутаться...

Поэтому, перед выбором и покупкой SSD M2 накопителя, рекомендую ознакомиться с этой статьей:

Для тех, кто сомневается, стоит ли переходить на SSD диск, порекомендую ознакомиться вот с этим материалом:

Кстати, здесь также хочу отметить (так как не раз уже спрашивали): вот разница между переходом с HDD на SSD (SATA) - заметна невооруженным глазом, даже слабенький ноутбук начинает "летать". А вот разница между SSD (SATA) и SSD (PCIe (32 Гбит/с)) - незаметна, если не смотреть результаты тестов (по крайней мере, если вы очень активно не работаете с диском).

Лично считаю, что большинству гнаться за "суперским" SSD (PCIe) большого смысла нет, а вот добавить к классическому HDD - какой-нибудь твердотельный накопитель, определенно стоит!

2) Что нам понадобиться

3) Процесс установки (рассмотрим пару вариантов)

Моделей ноутбуков сейчас на рынке десятки. Условно по отношению к нашей теме, я бы разделил ноутбуки на 2 части:

• те устройства, где есть небольшая крышечка для быстрого доступа к слотам для установки ОЗУ, дисков и пр.;
• и устройства, которые нужно полностью разобрать, прежде чем можно будет подключить накопитель.

Рассмотрю оба варианта.

Вариант №1: на ноутбуке есть спец. защитная крышка, для быстрого доступа к комплектующим

1) Сначала выключаем ноутбук. Отключаем от него все устройства: мышки, наушники, кабель питания и пр.

2) Переворачиваем. Если можно снять аккумуляторную батарею - снимаем ее.

Обращаю внимание!

Что перед заменой или добавлением памяти, диска и пр., некоторые ноутбуки (у которых есть крышки для быстрого доступа к памяти, диску, но аккумулятор спрятан внутри устройства) , необходимо перевести в режим сбережения аккумулятора. Например, HP Pro Book G4 (в примере ниже) нужно выключить, подключить адаптер питания, и нажать одновременно Win+Backspace+Power, после чего отключить адаптер питания. После проделанной операции - ноутбук не запустится до подключения адаптера питания, и можно смело выполнять апгрейд комплектующих.

3) Затем откручиваем крепежные винтики, которые держат крышку. Как правило их 1-4 шт. (см. пример ниже).

В своем примере, кстати, использовал ноутбук HP Pro Book G4 - у этой линейки ноутбуков фирмы HP очень удобно реализовано обслуживание: доступ к дискам, памяти, кулеру можно получить, открутив 1 винт и сняв защитную крышку.

Откручиваем винт, фиксирующий защитную крышку // HP Pro Book G4

4) Собственно, под крышкой находим слот M2 - вставляет в него накопитель (обращаю внимание: накопитель должен без особых усилий зайти в слот, внимательно смотрите на ключи!).

5) Добавлю, что SSD M2 накопители фиксируются с торца винтом. Он не позволяет случайно вылететь из слота накопителю (винт, обычно, идет в комплекте к SSD. Не пренебрегайте фиксацией!).

6) Ну и всего то, осталось поставить назад защитную крышку, закрепить ее. Далее перевернуть ноутбук и включить...

Обращаю внимание!

После загрузки Windows в "Моем компьютере" и в проводнике вы этот диск можете не увидеть! Дело в том, что многие новые SSD идут не отформатированные.

Чтобы увидеть диск - зайдите в управление дисками и отформатируйте его (прим. : чтобы открыть управление дисками, нажмите сочетание кнопок Win+R , и в окно "Выполнить" введите команду diskmgmt.msc ) .

Вариант №2: на ноутбуке нет спец. крышечек (полная разборка...)

Как правило, специальных крышечек нет на компактных ноутбуках (а также у тех устройств, у которых корпус выполнен из металла).

Кстати, дам один совет: прежде, чем приступать к разборке ноутбука, крайне рекомендую посмотреть в сети видео разборки именно такой же модели устройства. Особенно советую это всем, кто не так уж часто этим занимается...

Спешу напомнить : что разборка и вскрытие корпуса устройства может стать причиной в отказе гарантийного обслуживания.

1) Первое действие аналогичное: выключаем ноутбук, отсоединяем все провода (питание, мышку и т.д.), переворачиваем.

2) Если можно снять аккумуляторную батарею - снимаем ее (обычно крепится двумя защелками). В моем случае - аккумулятор располагался внутри корпуса.

3) Далее откручиваем все крепежные винты по контуру. Обратите внимание, что часть винтиков может быть спрятана под наклейками и резиновыми ножками (которые часто присутствуют на устройстве для снижения вибрации) .

Например, на ноутбуке, который я разбирал в качестве подопытного (ASUS ZenBook UX310) - два винта были именно под резиновыми ножками!

Снимаем крышку - винты крепления || ASUS ZenBook UX310

4) Далее, прежде чем что-то трогать или подключать/отключать - обязательно отсоедините аккумуляторную батарею (если она у вас внутри корпуса, как у меня. Просто, при отсутствии защитной крышечки для быстрого доступа к слотам памяти - обычно, аккумулятор находится внутри ноутбука) .

Как правило, аккумулятор крепится несколькими винтами. После того, как выкрутите их, просмотрите внимательно шлейфы: иногда они идут поверх батареи и при неаккуратном снятии - можно легко их повредить!

5) Теперь можно подключить SSD M2, вставив его в соответствующий слот. Не забудьте его зафиксировать крепежным винтом!

6) Затем можно собрать устройство в обратном порядке: вновь поставить аккумулятор, защитную крышку и зафиксировать ее винтами.

Кстати, как уже сказал выше, многие программы в Windows (в том числе проводник) могут не видеть ваш SSD. Поэтому, нужно воспользоваться либо , либо средством, которое есть в Windows - управление дисками .

Чтобы открыть управление дисками: нажмите сочетание кнопок Win+R , введите команду diskmgmt.msc и нажмите Enter. См. два скриншота ниже.

4) Процесс переноса старой Windows | либо установки новой ОС

После того, как диск будет установлен в ноутбук, и вы проверите, что устройство его распознало и видит, будет 2 возможных варианта развития событий:

1. на SSD диск можно установить новую ОС Windows. О том, как это сделать, см. здесь:
2. либо на SSD можно будет перенести вашу "старую" систему с HDD диска. Как это делается, я тоже описывал в одной из своих статей: (прим.: смотреть ШАГ 2)

Пожалуй, единственный момент, который стоит отметить: по умолчанию в первую очередь будет загружаться ваша "старая" ОС Windows с жесткого диска (HDD). Чтобы это изменить, необходимо зайти в BIOS/UEFI в раздел BOOT (загрузка) и поменять приоритет (пример показан на фото ниже).

После перезагрузки, по умолчанию, должна загружаться новая система с SSD накопителя.

Кстати, также выбрать ОС, которую считать по умолчанию, можно в настройках Windows: для этого откройте панель управления по адресу - Панель управления\Система и безопасность\Система. Далее откройте ссылку "Дополнительные параметры системы" (в меню слева).

Должно открыться окно "Свойства системы", нам нужна вкладка "Дополнительно": в ней есть подраздел "Загрузка и восстановление" - откроем его параметры.

В этом подразделе вы можете выбрать какую ОС из всех установленных считать по умолчанию, и загружать при включении ноутбука/ПК.

Ну или, если вам не надоест - то можно вручную указывать загружаемую систему при каждом включении компьютера (см. пример ниже, подобное окно должно всплывать автоматически после установки 2-й, 3-й и т.д. ОС) ...

В общем-то, на этом всё...

Сегодня поговорим немного о уже настоящем нестандартных SSD. О выгоде использования твердотельных накопителей давно перестали спорить - сегодня SSD рекомендуют устанавливать не только геймерам или дизайнерам, а и всем рядовым пользователям. Пока рынок ждет выхода революционных контроллеров, которые позволят воспользоваться преимуществами PCIe на полную, упрощенные аналоги формата M.2 уверенно удерживают лидерство в этом направлении. Изначально «промежуточный» форм-фактор (на пути от SATA к полноценному PCIe) сумел занять свою нишу за счет нескольких преимуществ перед старшими стандартами.

Какие именно преимущества?

Во-первых, очевидно, скорость: M.2 обеспечивает работу через интерфейс SATA 3.2 (6 гБит/с), а многие модели поддерживают и несколько линий PCIe одновременно. Стоит упомянуть, что контроллеры пока не позволяют использовать последний интерфейс полноценно, однако скорость записи удалось поднять с примерно 500 до почти 800 МБ/с).

Во-вторых, компактность. Если сравнивать размеры M.2-накопителей с предыдущим стандартом, mSATA, первые по габаритам могут быть компактнее как минимум на четверть. Изначально разработанный для ультрабуков и портативных устройств стандарт сейчас активно поддерживается и производителями материнских плат для обычных настольных ПК. При этом, к примеру, объем памяти линейки SanDisk X300 (представленной у нас моделью SanDisk X300 SD7SN6S) возрастает вплоть до 1ТБ.

Сравнение размеров обзорной модели с накопителем OCZ Trion 100

Третьим преимуществом является универсальность. Как было сказано выше, некоторые модели имеют возможность подключаться и к PCIe, и к SATA. Сегодня разница в скорости при этом не так заметна, как хотелось бы, однако будущее очевидно за PCIe. А ведь помимо накопителей M.2 поддерживает подключение Bluetooth, Wi-Fi и NFC-чипов.

Слот M.2 в материнской плате Asus Maximus VIII Ranger

Ну и наконец распространенность: пока SATA Express не получил широкого развития, слоту M.2 удалось найти свое место в материнских платах ведущих производителей. Как видим, стандарт стал логичной эволюционной веткой развития использования SSD, превосходя mSATA и одновременно являясь самым компактным и быстрым решением на рынке.

Экскурс в историю

История развития M.2, как и любого другого стандарта, содержит ряд ошибок и «детских болезней»: проблем, которые были решены на опыте ранних недоработок. Первым твердотельным накопителем в M.2 можно считать Plextor M6e , не особо успешный продукт, тем не менее давший толчок развитию.

Ему предшествовали другие диски (таких компаний как Intel, Crucial, KingSpec), но они были рассчитаны лишь на мобильные и портативные устройства. Несмотря на использованные в Plextor M6e возможности двух линий PCIe 2.0, накопитель в новом форм-факторе не дал ожидаемых результатов в плане производительности, а совместимость затруднялась отсутствием на тот момент пользовательских M.2-накопителей на рынке. По сути, именно Plextor открыли это новое направление.

Важной проблемой долго оставалось нежелание производителей тратиться на полноценную поддержку PCIe: собирая диски в форм-факторе M.2 они все равно снижали производительность до минимума. В магазинах было доступно лишь несколько моделей, поддерживающих работу SATA через 2x или 4x интерфейс PCIe. В таком случае преимуществом M.2 перед mSATA оставалась только компактность и лишь немного увеличенная производительность.

Кроме того, даже при использовании возможностей PCIe производители прибегали к драйверам AHCI, хотя для SSD гораздо более выгодным является применение NVM Express.

Постепенно рынок стал заполняться моделями упомянутых выше производителей: Crucial M500, Transcend MTS600, Kingston SM2280. Однако форм-фактор данных моделей все еще можно назвать «половинчатым M.2»: использовать возможности нового стандарта на полную никто не хотел.

К слову, сейчас затруднения при покупке может вызвать и наличие тех или иных ключей в выбираемой модели накопителя: здесь все зависит от материнской платы пользователя. Некоторые платы поддерживают только диски с B-ключами (2xPCIe), некоторые - c M-ключами(4xPCIe). Ясно, что М полностью совместима с B, а вот если «мать» рассчитана только на модели с B-ключами, об M-продуктах придется забыть. Длину карты M.2 тоже придется учесть: на некоторые платы длинные накопители с адаптерами просто не встанут.

Завершить развитие M.2 собирается Samsung: революционный Samsung PRO 950 наконец окончательно переходит на 4 интерфейса PCIe 3.0, позволяя поднять скорость записи до 1500 МБ/с. Samsung специально разработали новый контроллер, позволяющий выжимать из шины доступный максимум. При объеме в 256 ГБ продолжительность жизни диска равняется перезаписи 200 ТБ: около 180 ГБ для перезаписи ежедневно в течение трех лет. Накопитель поступит в продажу в ближайшее время, а терабайтная его версия - в следующем году.

X300 – не самые быстрые, но недорогие лошади

Но от дорогих новинок давайте вернемся к прочно укрепившимся моделям и поговорим о доступном и удачном варианте – Sandisk X300 128GB

Технологии, подключение

Компания SanDisk - известный на рынке накопителей игрок. Их фирменная технология nCache 2.0 (позволяет экономить ресурс устройства при работе с мелкоблочными данными; программируется на уровне контроллера) успела заслужить положительные отзывы критиков и специалистов и применяется во многих накопителях производителя. В том числе и в рассматриваемом X300.
Подключение диска производится через интерфейс SATA 3.2.

Вот так выглядит плата диска без контейнера

Важной мелочью, кстати, является вот этот заветный винтик, которого, естественно, нет в комплекте с диском. Искать его нужно в коробке с материнской платой. Там же должна быть и специальная площадка, которая вкручивается в плату (либо она может быть уже вкручена – зависит от производителя).

Здесь две версии накопителя – на 128ГБ и 512ГБ с тем самым винтиком

На материнской плате может быть предусмотрена установка плат M.2 разной длины. Отлично, что нам попалась именно такая в тесте – ASUS MAXIMUS VIII. У нее несколько креплений для фиксации платы разной длины.

Sandisk X300 на материнской плате ASUS MAXIMUS VIII RANGER

Установленная плата почти не занимает места в корпусе. Это конечно главное преимущество в плане эргономики – никаких шлейфов и жестких кабелей питания от БП в сетке, с которыми у нас дружбы не сложилось.

Результаты тестов

Мы провели несколько тестов при помощи различного программного обеспечения: диск тестировался на системе с Windows 10 Pro, процессором i7 и 16 ГБайт оперативной памяти.

Тестовый стенд:

• OS: Windows 10 Pro
• CPU: i7-6700 @ 3,4GHz
• RAM: 16GB DDR4 @ 2140MHz
• MTHRBRD: ASUS MAXIMUS VIII RANGER

Напомним, заявленная производителем скорость чтения/записи составляет 530/470 МБ в секунду.

Результаты тестов в программе Crystal DiskMark:

Результаты проверки диска утилитой HD Tune Pro:

Показания утилиты HD Tune Pro и стандартного средства диагностики жестких дисков Windows во время копирования объемного файла с накопителя OCZ Trion 100 на диск Sandisk X300:

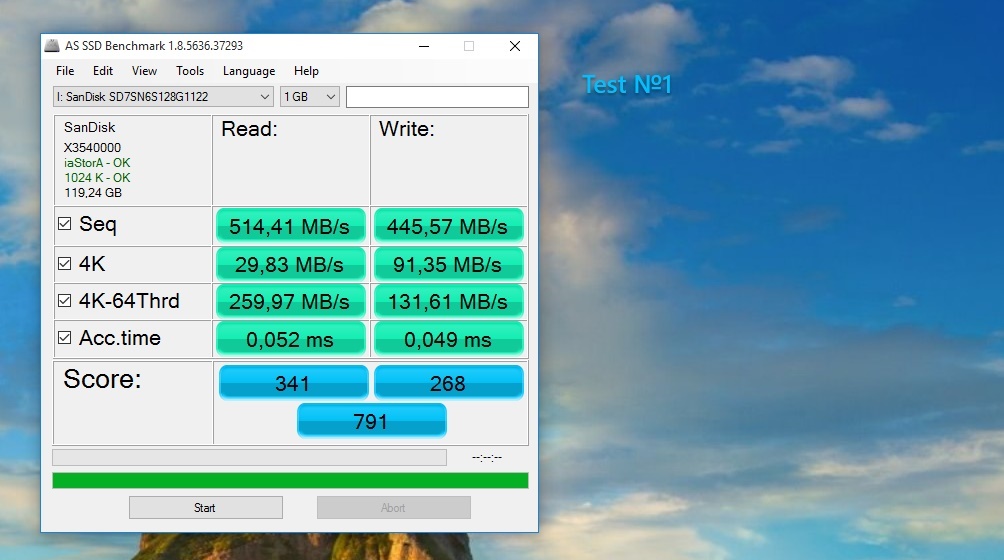

Результаты проверки диска утилитой AS SSD Benchmark:

Не знаете с каким интерфейсом приобрести SSD-накопитель? Тогда данная статья поможет вам с выбором! Сегодня мы рассмотрим какие существуют интерфейсы у SSD.

SSD-накопители прописались уже практически во всех современных игровых ПК и ноутбуках. Не удивительно — объём накопителей увеличивается, цена снижается, выбор огромен. Да, не все они так хороши как хотелось бы, но сегодня речь пойдёт не об этом. Но кроме выбора производителя и модели встаёт ещё один вопрос — с каким интерфейсом нам требуется накопитель?

Сейчас производители продолжают развитие в двух направлениях — переход от SATA к PCI-Express и применение иного физического интерфейса. Во втором случае перед нами появились несколько новых типов разъёмов. Всё это может застигнуть пользователя врасплох в случае апгрейда своей системы.

SATA
Мы уже привыкли, что SSD-накопители с интерфейсом SATA представляют собой 2.5″ устройства объёмом до 1 Тб. Интерфейс SATA III (6 Гбит/с) предоставляет реальную скорость передачи данных до 550 МБ/с. Такие накопители чаще всего встречаются в ПК, моноблоках и ноутбуках, обладая, при этом, максимальной совместимостью с платформами. Но ультрабуки (к примеру — ASUS Zenbook) физически не могут вместить в себя такие накопители.

PCI-Express
В связи с особенностью физического интерфейса, PCI-Express SSD-накопители используются исключительно в ПК и серверах. В зависимости от накопителя, используется интерфейс PCI-Express x2, x4 или x8. Преимуществом PCI-Express накопителей является скорость, ведь она заметно превышает доступные у SATA III (550 МБ/с) — здесь мы получим уже более 780 МБ/с (данная скорость взята у ROG RAIDR Express). А в более дорогих решениях — более гигабайта в секунду.

mSATA
Интерфейс mSATA (mini-SATA) можно обнаружить на некоторых настольных материнских платах (например, линейке ASUS Maximus V) и в немалом количестве ноутбуков. Накопители с этим интерфейсом соответствуют спецификации SATA III (6 Гбит/с) и могут достигать скорости передачи данных 550 МБ/с. Интерфейс и устройства mSATA внешне неотличимы от mini-PCI-Express интерфейса и устройств, но они абсолютно несовместимы и установка mSATA устройства в mini-PCI-Express слот может привести к выходу из строя этих компонентов. В настоящее время mSATA уже уходит с рынка, так как его заменил более новый интерфейс — M.2.

SATA Express
Интерфейс SATA Express разработан специально для ПК и обладает теоретической пропускной способностью 10 Гбит/с (что на 40% быстрее, чем SATA III). Новый интерфейс предполагает использование совершенно иного разъёма на плате и на накопителе, а также использование нового кабеля для передачи информации. К примеру, новый интерфейс уже доступен на материнской плате ASUS Z87 Deluxe/SATA Express, а также будет доступен на новых материнских платах на базе чипсета Intel Z97. Правда сами накопители будут появляться только к лету. К одному разъёму можно подключить один накопитель SATA Express или два накопителя SATA III.

M.2 Connector (NGFF)
Ранее известные как NGFF (Next Generation Form Factor — после mSATA), накопители M.2 заняли место в ноутбуках и ультрабуках. Но некоторые настольные материнские платы также будут обладать этим разъёмом. В интерфейсе M.2 могут быть реализованы и PCI-Express линии и SATA линии. Но в большинстве случаев используются именно PCI-Express линии. Так что при выборе M.2 накопителя стоит сначала узнать из спецификации вашего устройства какой тип M.2 интерфейса у вас на плате.

Движение – жизнь. Но это очень старое изречение несет не только биологический смысл. Оно применительно и к бездушным вещам. Например, к компьютерной технике: все время растет уровень производительности, появляются новые интерфейсы, ориентированные на этот рост.

Интерфейсу SATA совсем недавно исполнилось одиннадцать лет. За это время он обновлялся дважды с сохранением обратной совместимости, при этом скорость передачи выросла в четыре раза. Примерно пять лет назад появилась компактная версия интерфейса – : накопитель устанавливался в особое посадочное место на материнской плате.

Знакомство с начнем с небольшой справки, а затем вас ждет семейство накопителей M6e и обзор Plextor M6e.

Немного истории

Хотя интерфейс mSATA позиционировался как мобильный, однако некоторые производители стали устанавливать его и на обычные материнские платы. И наиболее активно в этом направлении отметилась тогда Gigabyte, которая не только размещала разъемы mSATA, но и устанавливала в них сами SSD.

Материнская плата Gigabyte GA-Z68XP-UD3-iSSD укомплектовывалась твердотельным накопителем Intel 311 20 Гбайт.

Затем постепенно начали подтягиваться и другие производители. Сейчас же их устремления дошли до того, что на системных платах стали появляться по два разъема mSATA, как, например, на ASRock Z87 Extreme11/ac, обзор которой скоро выйдет в лаборатории. Несколько перебор с моей точки зрения, ну да ладно…

В целом использование mSATA довольно удобно: решения компактны, не требуется никаких шлейфов, в корпусе ничего не болтается. Однако, в силу ряда причин (в первую очередь – более высокой стоимости моделей в формате mSATA), в «настольных» системах этот формат не снискал популярности. Но зато он обрел ее в мобильных.

Впрочем, для людей, стремящихся к компактности, этот формат является находкой: материнская плата mini-ITX, процессор поколения IvyBridge или Haswell с компактной системой охлаждения, накопитель mSATA, соответствующий корпус – получается вполне законченная и логичная, к тому же весьма производительная (при соответствующем ЦП) рабочая система.

Однако, как уже отмечалось выше, наблюдается потребность в росте скоростей, а всему есть предел. И о SATA 6 Гбит/с пошли разговоры, что он «слишком медленный». За компанию «под раздачу» попал и mSATA. Но теперь производители учли свои прошлые ошибки: новый интерфейс передачи данных был придуман сразу в двух вариантах: мобильном и настольном. Применительно к мобильному варианту контроллер в наборе системной логики не заменили на другой (как это было, скажем, с IDE и SATA), а просто выбросили его вообще, заодно сэкономив на разработке и площади кристаллов. В общем, тут одним выстрелом убили двух зайцев. А видоизмененные контроллеры SATA остались только в настольном сегменте.

Новый стандарт подразумевает изменение размеров: mSATA бывает двух типоразмеров (Full Size, 51 x 30 мм, и Half Size, 26.8 x 30 мм), тогда как M.2 предполагает четыре, самый небольшой из которых 42 х 22 мм. Но при этом M.2 тоньше ровно на миллиметр, а особо компактный еще тоньше – аккурат вдвое, нежели mSATA.

Компания отнюдь не первая на ниве выпуска твердотельных накопителей в формате M.2, свой ассортимент уже пополнили Super Talent (NGFF DX1 и NGFF ST1), Crucial (M500 NGFF), KingSpec (M.2 NGFF Ultrabook), MyDigitalSSD (Super Cache 2 M.2) и Intel (530 M.2). Но Plextor фактически первой начала популяризацию этого формата среди широких масс в «настольном» варианте: все, что было выпущено ранее, ориентировалось исключительно на промышленное использование – сборку мобильных устройств.

Интерфейс M.2 разрабатывался не для «десктопа», его удел – это действительно компактные мобильные устройства, а для обычных систем предлагается SATA Express . Фактически взаимоотношения между ними такие же, как сейчас между mSATA и SATA: первый очень компактен и устанавливается в небольшое гнездо на плате, второй – значительно больше по размерам, требует отдельного посадочного места в корпусе и двух подводящих шлейфов (интерфейсного и питания).

Сразу стоит отметить: не нужно считать M.2 разъемом сугубо для накопителей. M.2 – это чистый PCI-E, просто в ином форм-факторе. Соответственно, под этот стандарт будет выпускаться все, что душе угодно: Wi-Fi, WWAN, GPS и прочие платы расширения. Производителям этих устройств не нужно будет озадачиваться разработкой новых контроллеров, им достаточно будет лишь изменить печатную плату и само устройство, приведя их к новому формату.

Поэтому M.2 и SATA Express, хотя и могут использоваться для установки накопителей, обладают некоторыми различиями. M.2 универсален. SATA Express же ориентирован только на устройства хранения данных. Хотя у него тоже есть некоторая универсальность, не зря интерфейс фактически состоит из трех разъемов – одно питание и два интерфейсных: к SATA Express можно подключить и два обычных SATA устройства.

Материнская плата ASUS Z97-A: четыре SATA и один SATAe – суммарно можно подключить до шести обычных SATA накопителей.

Неприятным моментом является то, что моделей с интерфейсом SATA Express еще просто нет в продаже. Дошло до того, что ASUS для тестирования системных плат с новым интерфейсом была вынуждена заказать разработку специального устройства под названием ASUS Hyper Express у Kingston. Оно выглядит как обычный накопитель форм-фактора 2.5”, внутри которого установлена плата со специальным контроллером и двумя разъемами mSATA.

На момент написания этого материала данное устройство официально еще не существовало, но к моменту публикации его фотографии должны всплыть в сети. А M.2 – вот он. И на розничных материнских платах он уже появляется (например, мой коллега Ivan_FCB недавно провел обзор платы ASUS Maximus VI Impact с таким разъемом, а другой коллега wildchaser на днях рассмотрел ASUS Z97-DELUXE, основанную на Intel Z97), хотя пока что и редко.

Не нужно быть провидцем, чтобы понимать очевидную истину: привычные нам SATA и mSATA очень скоро будут списаны со счетов и исчезнут с материнских плат. А на смену им придут либо M.2 (точнее, он уже начинает вытеснять mSATA) и SATA Express (SATAe), либо будет придумано что-то еще: производителям нужно и дальше увеличивать цифры на этикетках, а традиционный SATA уже исчерпал свой потенциал в этом направлении.

Новинка Plextor: семейство накопителей M6e

Компания Plextor давно дразнила своих поклонников и просто заинтересованных потенциальных покупателей: еще в начале сентября прошлого года на проходящей в Берлине выставке IFA2013 она продемонстрировала инженерные образцы своих накопителей нового поколения. Затем они периодически мелькали на различных презентациях, привлекая внимание любителей всяческих новинок.

И вот, 9 января этого года, на выставке CES 2014 компания Plextor сделала официальный анонс. Но в продажу M6e тогда не попали. Продажи начались чуть меньше месяца назад – в начале апреля. Наконец-то у желающих появилась возможность приобрести новинку. Но «возможность» не означает «пошел и купил». Применительно к российской рознице, даже в Москве приобрести можно только модификацию объемом 256 Гбайт, да и то не везде.

А версии объемом 128 и 512 Гбайт до розницы вообще еще не добрались. Все верно: семейство накопителей Plextor M6e состоит только из трех моделей.

Технические характеристики

Параметр	PX-AG128M6e	PX-AG256M6e	PX-AG512M6e
Емкость	128 Гбайт	256 Гбайт	512 Гбайт
Контроллер	Marvell 88SS9183-BNP2	Marvell 88SS9183-BNP2	Marvell 88SS9183-BNP2
Объем буферной памяти контроллера	256 Мбайт DDR3	512 Мбайт DDR3	1 Гбайт DDR3
Флеш-память	19 nm MLC Toshiba ToggleNAND	19 nm MLC Toshiba ToggleNAND	19 nm MLC Toshiba ToggleNAND
Скорость последовательного чтения	770 Мбайт/с	770 Мбайт/с	770 Мбайт/с
Скорость последовательной записи	335 Мбайт/с	580 Мбайт/с	625 Мбайт/с
Чтение случайных блоков (4 Кбайт)	96 000 IOPS	105 000 IOPS	105 000 IOPS
Запись случайных блоков (4 Кбайт)	83 000 IOPS	100 000 IOPS	100 000 IOPS
Рекомендованная розничная цена	$259	$401	$620

Надо отметить, что уже сейчас розничная стоимость модификации на 256 Гбайт куда ниже рекомендованной – ценники стартуют примерно от 10 тысяч рублей (или 280 долларов). Впрочем, даже такая цена слишком велика для данного объема: за эту сумму можно приобрести твердотельный накопитель 512 Гбайт как в привычном форм-факторе 2.5”, так и в mSATA. За новизну приходится платить.

Упаковка, комплектация, внешний осмотр

Модель Plextor M6e предлагается в довольно крупной коробке сочно-красного цвета, привлекающей внимание.

С обратной стороны упаковки описываются общие характеристики модели и приводятся скоростные параметры всего семейства M6e.

Да, как это уже давно заведено, коробка универсальна для всей линейки и индивидуальные черты (в данном случае указание объема устройства на лицевой стороне упаковки) – это лишь дополнительная наклейка. Отдельно на более чем двух десятках языков (русском в том числе) подчеркивается, что накопитель полностью совместим с материнскими платами как с UEFI, так и со старым AMI/AWARD BIOS. Но это будет проверено отдельно, благо запас различных материнских плат у меня есть (даже Socket 7, если кто-то из читателей еще помнит такой).

Комплект поставки весьма скромен, хотя упакован продукт Plextor неплохо.

Весь свободный объем коробки занимает вспененный полиэтилен. Сверху обнаруживается буклет гарантийного обслуживания и инструкция по установке, а под разделителем – сам Plextor M6e, упакованный в антистатический пакет.

Вот, собственно, и все. Больше в коробке ничего нет. Было бы неплохо, конечно, если бы производитель положил планку для установки накопителя в низкопрофильные системные блоки. Да, мощные игровые системы, для которых позиционируется M6e, как правило, располагаются в полноценных корпусах, но далеко не все нуждающиеся в скоростном SSD являются игроманами с парой видеокарт в ПК.

Вскрытие, аппаратная составляющая

Накопитель Plextor M6e идет сразу в собранном виде, мало того, от эксплуатации переходника в отдельном виде компания обезопасилась установкой гарантийной пломбы.

Все верно. Перед нами не одиночное законченное устройство, а два отдельных и полностью самостоятельных, но объединенных вместе силами компании. И их можно эксплуатировать отдельно, если не смутит нарушение пломбы и аннуляция гарантии на накопитель.

Но в данном случае каких-либо гарантийных обязательств нет, поэтому наклейка помехой не станет.

Можно даже вообще все удалить. Кстати, из наклейки на самом устройстве можно почерпнуть немало интересной информации о нем.

Приводятся серийный номер, наименование модели и объем, море логотипов различных сертификатов и уведомлений. Указано питающее напряжение и максимальный ток. Также обнаруживается упоминание о компании LiteON, напечатанное мелким шрифтом, это реальный производитель устройства, выполняющий заказы Plextor. А Shinano Kenshi – это реальный владелец компании и самой торговой марки Plextor.

Со снятыми этикетками устройство предстанет перед нами во всей красе. А благодаря простой отвертке с крестообразным жалом его можно разобрать.

Собственно, сам накопитель – это узкая вытянутая плата.

Будучи установленным в посадочное место, он развернут тыльной стороной к пользователю. В итоге доступны взору лишь половина установленных микросхем NAND-памяти и буферная память контроллера. Сам же контроллер, как и другая половина микросхем, располагается на невидимой стороне платы.

Это Marvell 88SS9183-BNP2 с аппаратной поддержкой PCI-E версий 1.1 и 2.0 (в слотах 3.0 работать будет, но в режиме 2.0). Использует две линии PCI-E 2.0. Именно так: хотя адаптер и выполнен как устройство PCI-E x4, рассматриваемым экземпляром используется только две линии этого интерфейса.

Следует отметить, Marvell 88SS9183, во-первых, является AHCI-контроллером (для его работы не потребуется установка дополнительных драйверов), во-вторых, этот контроллер совместим и с интерфейсом SATA, поэтому он наверняка будет попадаться и в составе обычных накопителей форм-фактора 2.5”.

Контроллер в качестве буферной памяти использует микросхему DDR3 с маркировкой NT5CC256M16CP-D1 производства Nanya и объемом 512 Мбайт, а в качестве запоминающих устройств – восемь микросхем с маркировкой TH58TEG8DDJBA8C. Каждая из них содержит по четыре кристалла MLC NAND, работающих в режиме Toggle Mode, обладающих объемом 64 Гбит и произведенных Toshiba по 19 нм техпроцессу.

К сожалению, мне не удалось найти какой-либо толковой информации по этому контроллеру, поэтому можно лишь предположить, что он не слишком сильно отличается от популярного Marvell 88SS9187, и, вероятнее всего, перед нами снова двухъядерный ARM с восьмиканальным доступом памяти.

Адаптер PCI-E-M.2 весьма прост и незатейлив.

Вот и вся элементная база, которая присутствует на нем. Интерфейс PCI-E никак не преобразовывается и не меняется. Все те элементы, что можно видеть – это сопутствующая силовая обвязка. Например, микросхема с маркировкой PS54326 – это контроллер Texas Instruments TPS54326 , отвечающий за питание накопителя. Как известно, в разъеме PCI-E нет напряжения +5 В, есть только +12 В и +3.3 В. TPS54326 отвечает за преобразование напряжения +12 В в необходимое для работы устройства напряжение +5 В.

Обратная сторона платы адаптера пуста:

А теперь перейдем от теории к практике, соберем нашего разобранного подопытного обратно и установим в тестовый стенд. Благо вопросов по его возможной эксплуатации довольно-таки немало.

Несмотря на то, что твердотельные диски, то есть SSD, появились достаточно давно, многие пользователи только начинают узнавать о них и использовать на своих компьютерах. Возможно, это связано с большой ценой и маленькой емкостью, хотя они имеют более высокое быстродействие по сравнению со стандартными накопителями и работают значительно быстрее.

Перед тем как углубиться в разновидности винчестеров, технологии их изготовления, типы памяти и контроллеры, необходимо сделать акцент на форм-факторе (размере). Каждое из устройств отличается по размерам, имеет свои разъемы подключения и используется совершенно по-разному. Если SSD в 2.5 дюйма не вызывает никаких вопросов, так как по размерам и расположению разъемов он схож с обычными жесткими дисками, то иные разновидности вызывают массу вопросов.

Сегодня мы поговорим о таких устройствах, как SSD M.2 накопители, что это такое, в чем их особенности и преимущества. Это относительно новый стандарт, который, по мнению многих специалистов, является революционным решением. Давайте более разберемся в этой теме и узнаем максимум информации.

Развитие SATA интерфейса

Интерфейс SATA стал хорошей заменой PATA, сменив широкий шлейф более компактным, тонким и удобным вариантом. Основной тенденцией его развития являлось стремление к компактности, и это вполне нормально. Даже для нового интерфейса потребовалась разновидность, позволяющая использовать его в мобильных устройствах и там, где предъявляются особенные требования к размерам комплектующих.

Таким образом, был создан mSATA – тот же интерфейс, только с более компактными размерами. Но он прожил недолго и ему на смену быстро пришел абсолютно новый — разъем M.2, который обладал еще большими возможностями. Не по ошибке в аббревиатуре нет слова SATA, так как новый вариант не относится к данному стандарту. Более подробно об этом мы поговорим дальше.

Единственное, что необходимо сказать — SSD диск M.2 подключается без кабелей питания и шлейфов, благодаря этому его использование становится максимально комфортным и позволяет быть компьютеру еще компактнее. Это является одним из его ключевых преимуществ.

Обзор интерфейса M.2

M.2 – это разъем на плате расширения, устанавливаемой в слот PCI-Express, или на самой материнской плате. Устанавливать в него можно не только SSD формата M.2, но прочие модули, в том числе Bluetooth и Wi-Fi. Сфера применения данного разъема достаточно широкая, что делает его невероятно удобным и полезным.

При апгрейде компьютера обязательно обратите на него внимание и установите системную плату с этим разъемом, даже если вы не планируете пока ставить твердотельный накопитель с таким интерфейсом.

Однако если у вас довольно старая системная плата, и вы не хотите ее менять, например «GA-P75-D3» с отсутствующим слотом M2, но при этом у нее имеется PCI-E 3.0, на который установлена видеокарта и разъем PCIe x4. В данном случае на PCIe x4 можно установить ССД через специальный переходник, но его скорость будет немного ниже.

Абсолютно все SSD накопители М.2 обладают утапливаемым креплением в разъемах М.2. Данный форм-фактор обеспечивает максимальную производительность при минимальном потреблении ресурсов и рассчитан на технологическое усовершенствование винчестеров в будущем.

Более того, как уже было сказано выше, для подключения не нужны кабели и шлейфы, которые обычно только занимают лишнее место. Для того чтобы начать работу с устройством, достаточно просто вставить его в разъем.

M-key и B-key

Существующие сегодня жесткие диски, в том числе твердотельные накопители, подключаются к шине SATA. Максимальная пропускная способность которой составляет 6 Гб/с, то есть примерно 550-600Мб/с. Для обычного накопителя такая скорость попросту недостижима, но SSD диски без каких-либо проблем могут развивать скорость гораздо большую. Только их установка абсолютно бессмысленна, если интерфейс не может «прокачать» данные с более высокой скоростью, чем та, на которую он сам рассчитан.

Ввиду этого появилась возможность использовать шину PCI-Express с большей пропускной способностью:

1. PCI-Express 2.0. Имеет две линии (PCI-E 2.0 x2), характеризуется пропускной способностью до 8Гб/с, или около 800Мб/с.
2. PCI-Express 3.0. Имеет четыре линии (PCI-E 3.0 x4), с пропускной способностью 32Гб/с, или примерно 3.2Гб/с.

Какой интерфейс применяется для подключения того или иного устройства определяет положение перемычки.

В настоящее время накопители ССД М.2 имеют такие варианты ключей:

1. B key «Socket2» (включает поддержку PCI-E ×2, SATA, Audio, USB и прочих модулей).
2. M key «Socket3» (включает поддержку PCI-E ×4 и SATA).

Например, берем материнскую плату с разъемом М.2 с М-ключом. То есть, применяется шина PCIe ×4. Можно ли установить в нее твердотельный накопитель с интерфейсом SATA? Это интересный вопрос, на который мы попытаемся найти ответ.

Необходимо открыть информацию о материнской плате и узнать, поддерживает она M.2 SATA или нет. Допустим, производитель говорит, что да. В этом случае покупается ССД диск, который изначально создан для PCIe ×4, и абсолютно никаких проблем при подключении возникнуть не должно.

Выбирая системную плату, в обязательном порядке обращайте свое внимание на то, поддерживается ли в М.2 шина SATA, чтобы можно было использовать любой винчестер.

Давайте резюмируем все выше сказанное и подведем итоги:

1. М.2 – это попросту другой форм-фактор (разъем и размер) твердотельных дисков. Все материнские платы, которые оснащены данным слотом, используют шину PCI-E x4.
2. Тип применяемой шины накопителем зависит от ключей. Обычно применяется шина PCI-Express (ключ M) или SATA (ключ M+B). Возможность подключения ССД с SATA интерфейсом должна быть обозначена в характеристиках материнской платы.

Спецификация размеров: 2260, 2280 и другие

Зачастую просматривая спецификацию материнской платы компьютера или ноутбука можно встретить такую строчку «1 x M.2 Socket 3, with M Key, type 2260/2280» — значит, что используется 1 слот M.2 c ключом типа M и размером 2260/2280. Первые две цифры «22» — означают ширину в «мм», вторые две цифры «60» — это длина. Поэтому если выбрать, скажем, Transcend TS128GMTS600, с длинной «60мм» и шириной «22мм», то с его установкой проблем не возникнет.

Но даже если взять Kingston SHPM2280P2/480G с типом «2280» и так как в характеристиках системной платы заявлена поддержка данного вида накопителей, то установить его не составит труда.

Материнская плата может поддерживать множество размеров устанавливаемых модулей и в таком случае на ней размещаются фиксирующие винты, которые рассчитаны под каждую длину планки.

Технология NVMe

Старое поколение обычных магнитных и SSD дисков используют протокол AHCI, который был создан сравнительно давно и до сих пор поддерживается многими операционными системами. Но с появлением более современных и быстрых ССД, он не справляется со своей задачей и не может использовать все их возможности на максимум.

В качестве решения этой проблемы был создан протокол NVMe. Он характеризуется наиболее высокой скоростью, меньшими задержками и задействует минимум ресурсов процессора при выполнении операций.

Чтобы носитель работал по данной технологии, он должен ее поддерживать, поэтому при выборе, обратите на это отдельно внимание, ровно также как и материнская плата (она должна быть с поддержкой стандарта UEFI).

Подведем итоги

После того как мы провели обзор SSD со стандартом M.2 можно сказать, что это самый компактный форм-фактор твердотельных устройств. И в случае его поддержки материнской платой, рекомендуется использовать именно его.

Давайте рассмотрим несколько , которые помогут вам сделать правильный выбор. Итак, в первую очередь при покупке следует обращать внимание на следующие моменты:

1. Имеет ли системная плата необходимый слот M.2, и какой размер модулей она позволяет использовать (2260, 2280 и т.д).
2. Тип ключа, который использует слот (M, B или B+M).
3. Поддерживает ли материнская плата интерфейс SATA или PCI-E, и какая версия используется (например, PCIe 3.0 4x).
4. Поддерживаются ли операционной системой, самим SSD диском и материнской платой протоколы AHCI или NVMe.

Ведь отвечая на вопрос, что лучше, SSD со стандартным разъемом или M.2, понятное дело, что следует выбрать второй вариант с поддержкой NVMe и установить его на PCIe 3.0×4.

Это позволит не только освободить больше места путем сокращения количества проводов, но и увеличит скорость передачи, быстродействие системы и ее производительность. Главное – он сделает работу за компьютером более комфортной, приятной и эффективной.

Подробный видео обзор
